MariaDB & K8s: 使用持久卷部署 MariaDB 和 WordPress

在之前的博客文章 MariaDB & K8s: 创建 Secret 并在 MariaDB 部署中使用它 中，我们使用 Secrets 资源来隐藏机密的 root 用户数据。而在该系列更早的一篇博客文章 MariaDB & K8s: 容器/部署之间的通信 中，我们在一个 Pod 中创建了 2 个容器（即 MariaDB 和 phpmyadmin）。那种部署方式没有使用任何持久卷。

在本篇博客文章中，我们将为 MariaDB 和 WordPress 应用程序创建单独的 Deployment，并为两者创建一个 Service 以便连接它们。此外，我们还将在 MariaDB Deployment 的 Pod 中创建 Volume。

配置文件

在前一篇博客文章和再前一篇博客文章的基础上，我们已经创建了 MariaDB Secret 和 MariaDB ConfigMap，这里我们假设它们已经在集群中存在。

$ kubectl describe secret/mariadb-secret
Name:         mariadb-secret
Namespace:    default
Labels:       <none>
Annotations:  <none>

Type:  Opaque

Data
====
mariadb-root-password:  6 bytes

$ kubectl describe cm mariadb-configmap
Name:         mariadb-configmap
Namespace:    default
Labels:       <none>
Annotations:  <none>

Data
====
database_url:
----
mariadb-internal-service

BinaryData
====

Events:  <none>

让我们添加一个用于 MariaDB Deployment 和 Service 的配置文件（GitHub 文件）。

apiVersion: v1
kind: Service
metadata:
  name: mariadb-internal-service
spec:
  selector:
    app: mariadb
  ports:
    - protocol: TCP
      port: 3306
      targetPort: 3306
  clusterIP: None
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mariadb-deployment
spec: # specification for deployment resource
  replicas: 1
  selector:
    matchLabels:
      app: mariadb
  template: # blueprint for Pod
    metadata:
      labels:
        app: mariadb # service will look for this label
    spec: # specification for Pod
      containers:
      - name: mariadb
        image: mariadb
        ports:
        - containerPort: 3306 #default one
        env:
        - name: MARIADB_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mariadb-secret
              key: mariadb-root-password
        - name: MARIADB_DATABASE
          value: wordpress

创建的 Service 是一个Headless 类型的 Service，没有分配集群 IP，也不需要负载均衡。与之前的博客文章唯一不同的是在容器启动期间创建了数据库“wordpress”，这是 WordPress Deployment 的一个要求。

让我们添加一个用于 WordPress Deployment 和 Service 的配置文件（GitHub 文件）。

apiVersion: v1
kind: Service
metadata:
  name: wordpress
spec:
  selector:
    app: wordpress
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP #default
      nodePort: 31000
  type: LoadBalancer
---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: wordpress-deployment
spec: # specification for deployment resource
  replicas: 1
  selector:
    matchLabels:
      app: wordpress
  template: # blueprint for Pod
    metadata:
      labels:
        app: wordpress
    spec: # specification for Pod
      containers:
      - name: wordpress
        image: wordpress:latest
        ports:
        - containerPort: 80
        env:
        - name: WORDPRESS_DB_HOST
          valueFrom:
            configMapKeyRef:
              name: mariadb-configmap
              key: database_url
        - name: WORDPRESS_DB_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mariadb-secret
              key: mariadb-root-password
        - name: WORDPRESS_DB_USER
          value: root
        - name: WORDPRESS_DEBUG
          value: "1"

创建的 Service 是一个LoadBalancer 类型（Minikube 支持它），用于平衡 Service 的负载。我们暴露了一个固定的节点端口，用作外部端口。此端口号应在 30000-32767 之间。创建的 Deployment 使用 ConfigMap 中的信息作为环境变量 WORDPRESS_DB_HOST 的值，使用 Secret 中的信息作为环境变量 WORDPRESS_DB_PASSWORD 的值，并引用容器端口 80。

创建资源并验证

$ kubectl apply -f mariadb-configmap.yaml
configmap/mariadb-configmap created

$ kubectl apply -f mariadb-secret.yaml
secret/mariadb-secret created

$ kubectl apply -f mariadb-deployment-pvc.yaml
service/mariadb-internal-service created
deployment.apps/mariadb-deployment created

$ kubectl apply -f wordpress-deployment-pvc.yaml
service/wordpress created
deployment.apps/wordpress-deployment created

$ minikube service wordpress
|-----------|-----------|-------------|---------------------------|
| NAMESPACE |   NAME    | TARGET PORT |            URL            |
|-----------|-----------|-------------|---------------------------|
| default   | wordpress |          80 | http://192.168.49.2:31000 |
|-----------|-----------|-------------|---------------------------|
🎉  Opening service default/wordpress in default browser...

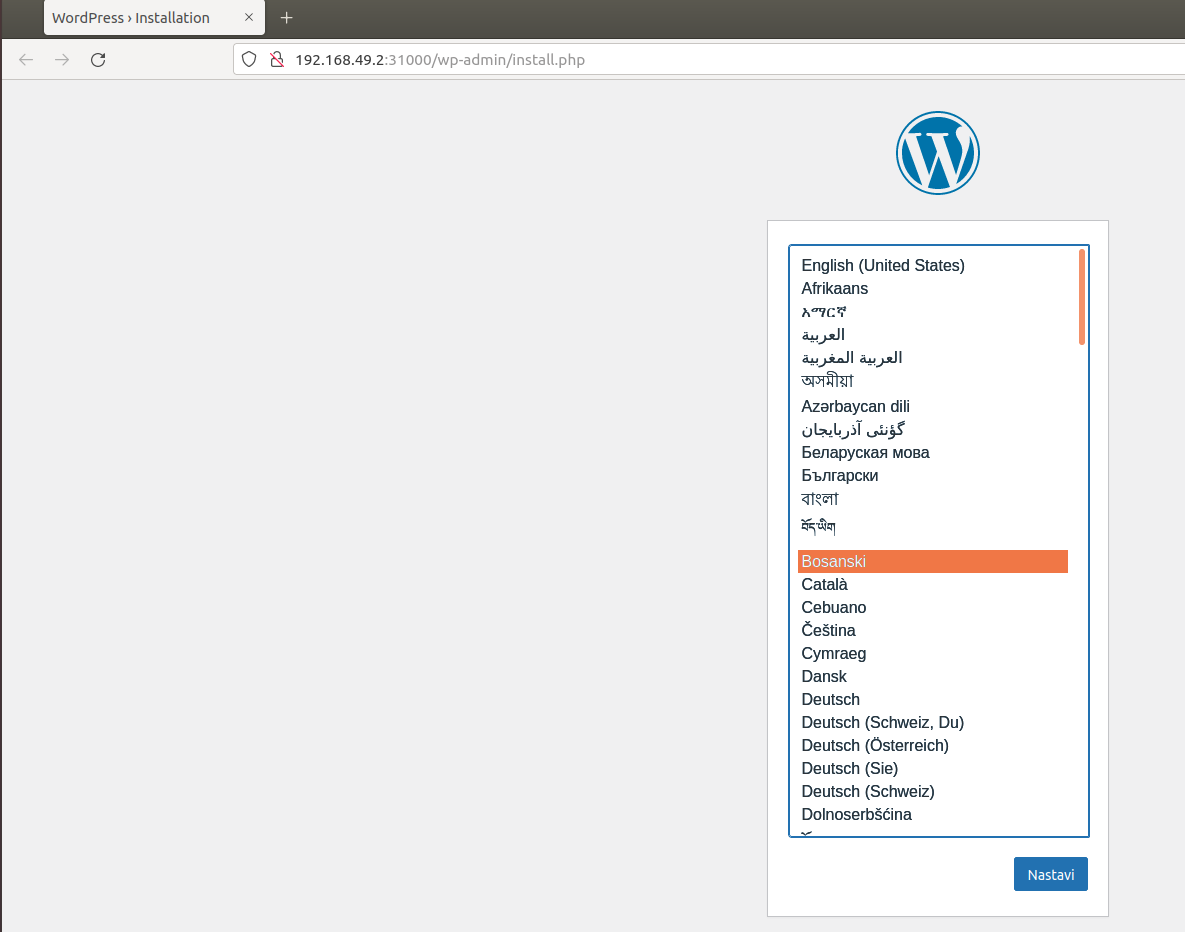

执行最后一个命令后，我们将获得一个 URL，可以通过该 URL 安装 WordPress。

添加持久卷

当 Pod 崩溃时，kubectl 会重启容器并从一个干净的状态开始，这可能会导致数据一致性问题。为了解决这个问题，存在与 Pod 相关的 Volume 抽象。Pod 可以有多种卷类型，例如默认且与 Pod 生命周期绑定的临时卷类型、其数据可以通过 Pod 中的文件消费的 ConfigMap 和 Secret 类型，以及本篇博客关注的 PersistentVolumeClaim 类型，它表示在 Pod 中挂载 PersistentVolume 的请求。

一个 PersistentVolume (PV) 资源是集群中的一块存储，它由管理员手动配置，或者由 Kubernetes 使用 StorageClass 进行动态配置（集群中有一个默认的 StorageClass 使用 hostPath provisioner）。

一个 PersistentVolumeClaim (PVC) 是用户对存储的请求，可以由 PV 满足。Claim 请求特定的容量和访问模式。

PersistentVolumes 和 PersistentVolumeClaims 独立于 Pod 的生命周期，并且在 Pod 重启、重新调度甚至删除后保留数据。

为了验证这一点，让我们添加一些数据并重启 MariaDB Pod。

$ kubectl get pods -l app=mariadb
NAME                                  READY   STATUS    RESTARTS   AGE
mariadb-deployment-74f8c57cbf-t4whv   1/1     Running   0          73m
$ kubectl exec mariadb-deployment-74f8c57cbf-t4whv -- mariadb -uroot -psecret -e "create database if not exists mytest;use mytest; create table t(t int); insert into t values (1),(2); select * from t";
t
1
2
a

# Watch in first terminal state of Pods (MariaDB Pod will be restarted, wordpress Pod will be running)
$ kubectl get pods -w
NAME                                    READY   STATUS    RESTARTS   AGE
mariadb-deployment-74f8c57cbf-t4whv     1/1     Running   0          78m
wordpress-deployment-79697d4fd5-4qsn7   1/1     Running   0          78m
wordpress-deployment-79697d4fd5-s4gc9   1/1     Running   0          78m
mariadb-deployment-74f8c57cbf-t4whv     1/1     Terminating   0          79m
mariadb-deployment-74f8c57cbf-t4whv     0/1     Terminating   0          79m
mariadb-deployment-74f8c57cbf-t4whv     0/1     Terminating   0          79m

# Scaling deployment replicas to 0, will restart the Pod.
# Start command in the second terminal
$ kubectl scale deployment mariadb-deployment --replicas=0
deployment.apps/mariadb-deployment scaled

# Watch again MariaDB Pod creation before starting command to scale new replicas
# wordpress Pod is again in running state, not affected
$ kubectl get pods -w
NAME                                    READY   STATUS    RESTARTS   AGE
wordpress-deployment-79697d4fd5-4qsn7   1/1     Running   0          83m
wordpress-deployment-79697d4fd5-s4gc9   1/1     Running   0          83m
mariadb-deployment-74f8c57cbf-qd786     0/1     Pending   0          0s
mariadb-deployment-74f8c57cbf-qd786     0/1     Pending   0          0s
mariadb-deployment-74f8c57cbf-qd786     0/1     ContainerCreating   0          0s
mariadb-deployment-74f8c57cbf-qd786     1/1     Running             0          3s

# In other terminal
$ kubectl scale deployment mariadb-deployment --replicas=1
deployment.apps/mariadb-deployment scaled

# Check existence of already created database 'mytest'
$ kubectl exec svc/mariadb-internal-service -- mariadb -uroot -psecret -e "show databases"
Database
information_schema
mysql
performance_schema
sys
wordpress

如上所示，在对 ReplicaSet 进行零扩容（zero scaling）时，旧的 Pod 被终止，然后创建了一个新的 Pod，这类似于 Pod 的重启。

在扩容到单个副本之前，可以看到只有 WordPress Pod 在运行，没有 MariaDB Pod；在扩容到单个副本之后，我们获得了一个 MariaDB Pod，其 Status 列显示了 Pod 生命周期的创建阶段。

现在让我们修改脚本，添加 PersistentVolumeClaim，然后运行相同的场景。

首先让我们删除旧的 MariaDB Deployment

$ kubectl delete -f mariadb-deployment-pvc.yaml
service "mariadb-internal-service" deleted
deployment.apps "mariadb-deployment" deleted

许多集群环境都安装了默认的 StorageClass 。当 PersistentVolumeClaim 中未指定 StorageClass 时，将使用集群的默认 StorageClass。我们可以检查 StorageClass

$ kubectl get storageclass
NAME                 PROVISIONER                RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
standard (default)   k8s.io/minikube-hostpath   Delete          Immediate           false                  145d

创建 PersistentVolumeClaim 时，将根据 StorageClass 配置动态配置一个 PersistentVolume。

让我们添加一个名为“mariadb-pv-claim”的 PersistentVolumeClaim 资源，具有 RW 访问模式和 300 MB 的存储容量，并使用默认的 StorageClass（Persistent Volume 的动态配置）。

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mariadb-pv-claim
  labels:
    app: mariadb
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 300M

此外，我们将使用以下内容更新容器规范

      containers:
      - name: mariadb
        image: mariadb
        ports:
        - containerPort: 3306 #default one
        env:
        - name: MARIADB_ROOT_PASSWORD
          valueFrom:
            secretKeyRef:
              name: mariadb-secret
              key: mariadb-root-password
        - name: MARIADB_DATABASE
          value: wordpress
        volumeMounts:
        - name: mariadb-pv
          mountPath: /var/lib/mysql
      volumes:
      - name: mariadb-pv
        persistentVolumeClaim:
          claimName: mariadb-pv-claim

在容器“mariadb”中，有一个名为“mariadb-pv”的挂载，用于容器内部的默认数据目录路径，其存储大小将等于 Claim 的大小，因为卷挂载名称“mariadb-pv”是“mariadb”容器特有的，并且类型为 persistentVolumeClaim，后者为 Pod 定义并引用了集群中已创建的 PersistentVolumeClaim 资源“mariadb-pv-claim”。

现在让我们应用此部署，验证结果，并再次尝试在 Pod 中创建数据库，重启 Pod，然后尝试获取旧数据。

$ kubectl apply -f mariadb-deployment-pvc.yaml
persistentvolumeclaim/mariadb-pv-claim created
service/mariadb-internal-service created
deployment.apps/mariadb-deployment created

# Get information about pvc resource - pvc is bound to the pv, check kubectl get pv
$ kubectl get pvc -l app=mariadb
NAME               STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
mariadb-pv-claim   Bound    pvc-57467ba5-bf6e-4b91-8741-c6f24e9c5861   300M       RWO            standard       31s
# Get the pods
$ kubectl get pods -l app=mariadb
NAME                                  READY   STATUS    RESTARTS   AGE
mariadb-deployment-58c7c4d75c-h45nl   1/1     Running   0          100s

# Watch in first terminal
$ kubectl get pods -w -l app=mariadb
NAME                                  READY   STATUS    RESTARTS   AGE
mariadb-deployment-58c7c4d75c-h45nl   1/1     Running   0          3m53s
mariadb-deployment-58c7c4d75c-h45nl   1/1     Terminating   0          4m13s
mariadb-deployment-58c7c4d75c-lsfdw   0/1     Pending       0          0s
mariadb-deployment-58c7c4d75c-lsfdw   0/1     Pending       0          0s
mariadb-deployment-58c7c4d75c-lsfdw   0/1     ContainerCreating   0          0s
mariadb-deployment-58c7c4d75c-h45nl   0/1     Terminating         0          4m15s
mariadb-deployment-58c7c4d75c-h45nl   0/1     Terminating         0          4m15s
mariadb-deployment-58c7c4d75c-h45nl   0/1     Terminating         0          4m15s
mariadb-deployment-58c7c4d75c-lsfdw   1/1     Running             0          4s

# Execute command in the second terminal - note above that new Pod has been created
$ kubectl scale deploy mariadb-deployment --replicas=0 && kubectl scale deploy mariadb-deployment --replicas=1
deployment.apps/mariadb-deployment scaled
deployment.apps/mariadb-deployment scaled

# Verify results from newly created Pod by inspecting data created in the old Pod
$ kubectl exec mariadb-deployment-58c7c4d75c-lsfdw -- mariadb -uroot -psecret -e "show databases like '%test%'; use mytest; select * from t;"
Database (%test%)
mytest
t
1
2

如上所示，我们能够获取到对 Pod 重启/终止具有抵抗力的数据。

对于一个 Deployment，我们可以拥有多个 PVC 资源。尝试为 WordPress Deployment 创建一个 PVC 资源，用于卷挂载路径 /var/www/html。

通过这种方式，我们实现了数据一致性并部署了有状态应用（statefulset application）。

不建议使用 Deployment 来部署有状态应用（statefulset applications），因为它们是为无状态应用（stateless applications）设计的，所以 Deployment 的所有副本共享同一个 PersistentVolumeClaim，只有 ReadOnlyMany 或 ReadWriteMany 模式的卷才能在这种设置下工作。即使是使用 ReadWriteOnce  卷的单副本 Deployment 也不推荐，因为默认的 Deployment 策略会导致第二个 Pod 被创建，可能会发生死锁（更多信息请参考此链接）。

结论与未来工作

本篇博客文章展示了如何创建 2 个 Deployment 以及如何通过 Service 将它们连接起来。我们还应用了之前学到的 K8s 概念，以便更充分地利用 K8s API。

在数据库示例中，我们展示了数据一致性的必要性和 Pod 的临时性，并介绍了用于在 K8s 集群上进行动态配置的 PersistentVolumeClaim 资源，它有助于解决这类问题。然而，本篇博客仅用于演示和学习概念。在接下来的博客文章中，我们将创建一个不使用 Deployment 的StatefulSet 应用，它用于确保数据一致性。

欢迎在 Zulip 上进行讨论。
